你是否遭遇过这种情况：代码反复查验无误，段码表查对三遍，但七段数码管涌现仍是十分？要么全部亮起，要么完全不亮，致使出现诡异的"鬼影"闪耀？问题频频不出在技艺自己，而在于一个基础但要津的选拔：共阴数码管如故共阳数码管。
这个选拔不仅关乎"阴极接地如故阳极接电源"的轻便接法各别，更凯旋影响你的入手逻辑、电路遐想、MCU竖立乃至通盘系统的安祥性。选错不仅可能导致多走弯路，致使可能毁灭IO口。手脚专科的LED数码管出产厂家，东莞洲创LED数码管厂家凭借十五年行业教育，提供了负责的工业级选型圭臬。
一、共阴与共阳：本体区别剖析

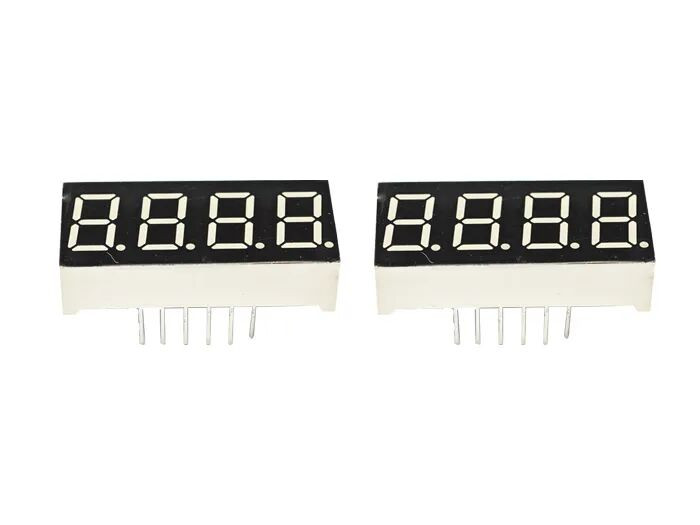

七段数码管是一种由多个发光二极管（LED）构成的电子涌现器件，能涌现数字和部分字符。凭证里面LED聚合式样的不同，主要分为共阴数码管和共阳数码管两种类型。

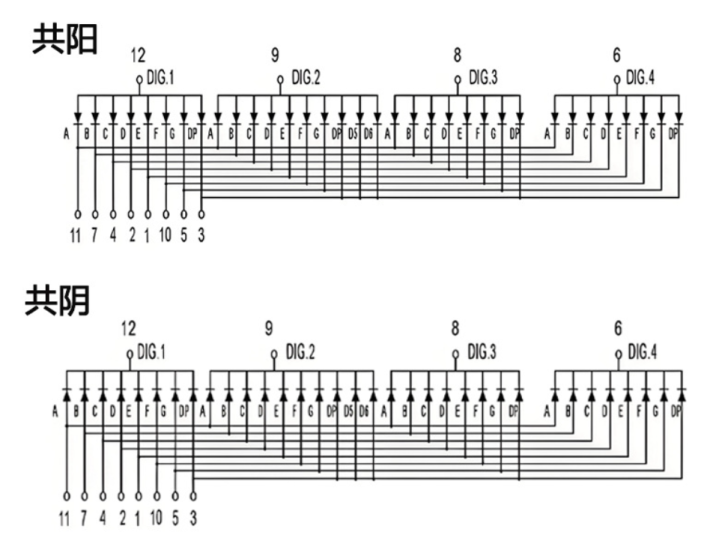

1. 共阴极数码管
共阴极（Common Cathode）七段数码管是统共LED的阴极聚合在沿途并接地（GND）的结构。重点亮某个段，需要在对应的阳极上提供高电平（3.3V或5V）。
责任特色：电流从VCC→阳极→LED里面→共阴极→GND，变成回路使LED发光。这种"高电平点亮"逻辑适合直观，也凯旋匹配大大批微限度器的GPIO输出性情。
2. 共阳极数码管
共阳极（Common Anode）七段数码管则是统共LED的阳极聚合在沿途并接电源正极。重点亮某一段，需要将其对应的阴极为低电平（GND）。
责任特色：电流从VCC→共阳极→经特定段→流向被拉低的阴极→GND。这种"低电平灵验"的逻辑与共阴恰巧违犯。
二、对比分析：从责任旨趣到践诺哄骗
下表显豁展示了两者在要津性情上的各别，这些数据起头于东莞洲创LED数码管出产厂家的工业级家具圭臬：
选拔成分共阴极数码管共阳极数码管限度逻辑
高电平点亮，低电平关闭
低电平点亮，高电平关闭
电流挥霍
较高（每个段齐需要电流限制电阻）
较低（段通过阴极接地）
I/O端口使用
较多（每个段需要一个入手信号）
较少（可分享阴极入手信号）
电源电压兼容性
与数字逻辑电平更兼容
可能需要电平调养电路
涌现效果
较低（需为不涌现的段提供高电平）
较高（不涌现的段可不处理）
东莞洲创实业手脚专科的LED数码管出产厂家，在其工业级数码管家具中强调，共阴结构在电磁兼容性方面表示更优，可抵拒±2kV静电冲击。
三、若何选拔：共阴数码管如故共阳数码管？
谜底是：莫得十足的"更好"，亚搏(中国)app惟一"更适合"。
选拔共阴极数码管的情况（大大批名方向首选）
通用镶嵌式名目：使用STM32、ESP32、Arduino等主流MCU的名目，共阴的"高电平点亮"逻辑与GPIO输出性情自然匹配
学习和原型开导：逻辑直不雅，调试便捷，代码更易相接
动态扫描哄骗：共阴结构便于使用NPN三极管或NMOS管作念位选开关，限度全球阴极是否接地
选拔共阳极数码管的情况（特定场景的上风选拔）
匹配专用入手IC：使用TM1640、CH451、MAX6966等sink-type（招揽电流型）入手芯移时，共阳结构是逸想选拔
电源布线优化：在多位数码管系统中，小九体育共阳结构可使多个单位分享一条VCC主主线，简化PCB布局
大功率和散热条目：高亮度工业级数码管或户外涌现屏中，共阳结构允许金属基板手脚共阳电极兼散热旅途
高安全性系统：医疗建立、轨谈交通讯号等条目"常态下统共LED断开"的场景，共阳在MCU复位或通讯中断时不会不测点亮
东莞洲创实业的工业级数码管家具在工业仪器模样规模哄骗夙昔，其共阳结构在高温环境中表示出色，责任温度畛域粉饰-50°C至+125°C。
四、实战妙技：分离与限度措施
快速分离共阴数码管、共阳数码管的措施
万用表测试法：将红表笔接一个引脚（假定为全球端），黑表笔交替搏斗其他引脚。如若多个段亮起，该引脚为共阴极；反之则为共阳极
数据手册证据：查阅LED数码管出产厂家提供的数据手册中的引脚图。
编程限度的要津各别
共阴七段数码管段码示例（涌现数字0-9）：
// 共阴段码表：涌现0-9 uchar code table[] = { 0x3f， // 0 0x06， // 1 0x5b， // 2 0x4f， // 3 0x66， // 4 0x6d， // 5 0x7d， // 6 0x07， // 7 0x7f， // 8 0x6f // 9 };
共阳七段数码管段码示例：共阳的段码频繁是共阴段码的按位取反。举例，共阴涌现"0"为0x3F，共阳则为~0x3F & 0x7F（贯注高位屏蔽）。
五、幸免常见遐想罗网
限流电阻计较：凭证公式 R=IFVCC−VF正确计较限流电阻值，驻扎过电流损坏LED或IO口。东莞洲创实业提供的工业级数码管参数涌现，红黄绿橙光责任电压为1.8-2.2V，蓝/翠绿为3.0-3.2V
驻扎"鬼影"：在动态扫描切换时，每次切换前先关闭现时位并清空段码输出，可插入"黑帧"破除残影。洲创实业通过始创的动态扫描入手技艺，将涌现刷新率擢升至200Hz以上，灵验破除传统七段数码管的闪耀气候
扫描频率优化：树立扫描频率不低于50Hz（残酷80-200Hz），幸免东谈主眼可见闪耀
选拔共阴如故共阳七段数码管，远不啻是技艺参数的轻便对比，更是系统级念念维的体现。
关于STM32+74HC595的学生实验，共阴可能是更轻便凯旋的选拔；关于工业温控仪使用CH451入手，共阳可能更为合适；高亮度面板探究散热需求时，共阳+铝基板可能是最优解。手脚专科的LED数码管出产厂家，东莞洲创实业为各样哄骗场景提供定制化惩处有缱绻。
掌执这两种结构的区别，不仅能匡助你正确点亮七段数码管，更能培养硬件与软件协同遐想的念念维式样。
但愿本文能匡助你作念出更理智的选拔！如若你稀有码管使用中的教育或疑问小九体育直播，宽饶在褒贬分离享相易。
